MEKANİK SAATÇİLİĞİN TEMELLERİ · 05
Mekanik saatin osilatörü, enerjiyi düzenli salınımlara dönüştürür.
Balans yayı merkezden uzaklaşan balansı geri çağırır; atalet ve esneklik birlikte periyodik sistemi kurar.
Saatteki salınım sayısı mekanizmanın ritmini tanımlar; tek başına kalite ölçüsü değildir.
Balansın açısal hareketi enerji, sürtünme, yağlama ve konumdan etkilenir.
Osilatörün farklı genliklerde benzer periyodu koruma niteliğidir.
ETA 6497-1 · DÜZENLEME
Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.
DENEYİMSEL ÖĞRENME STÜDYOSU
Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.
Somut deneyim

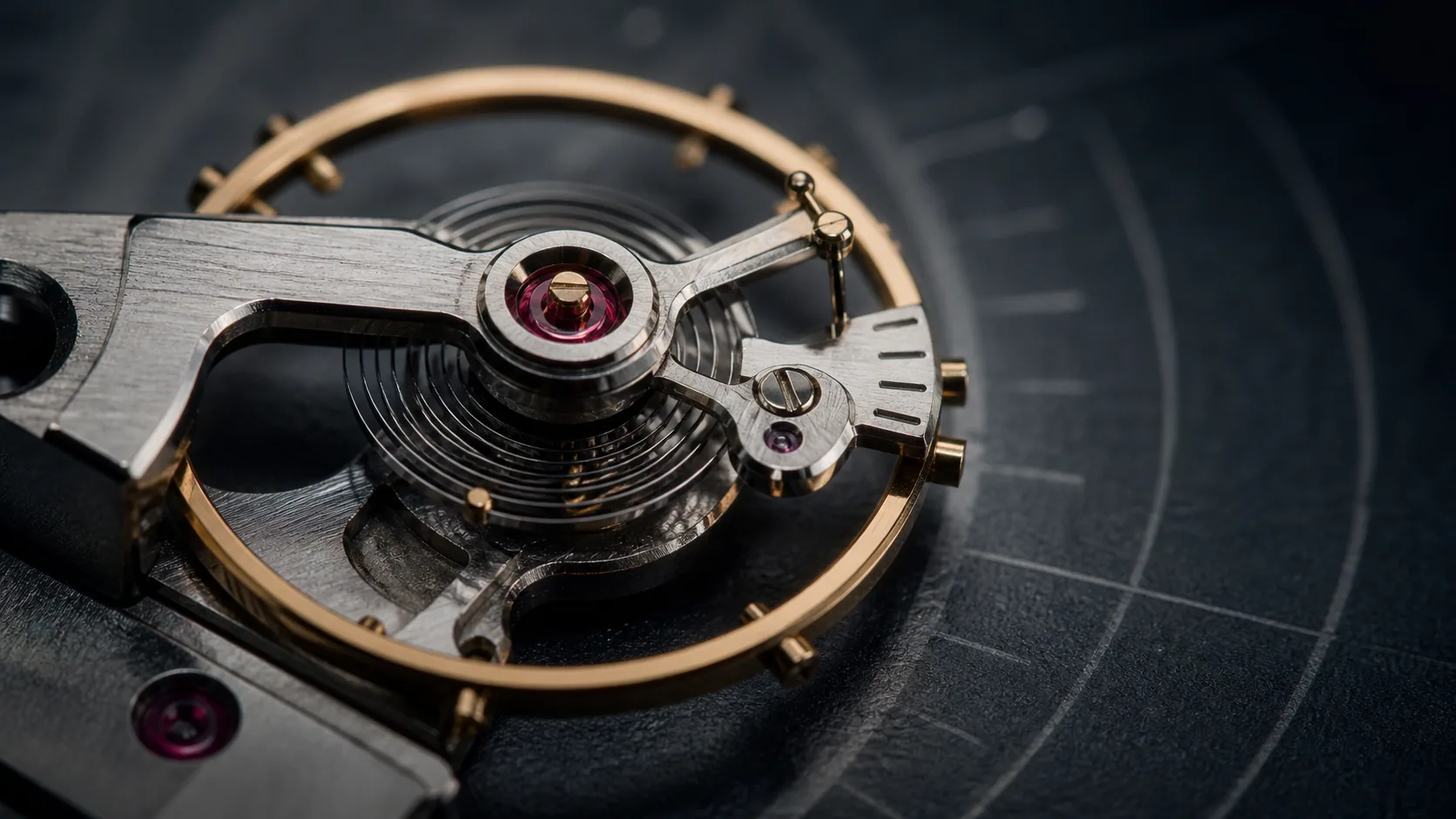

Balans ve Balans Yayı görselini inceleyin; geri çağırıcı kuvvet ile ilgili gözlenebilir bir ayrıntı seçin.
Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.
Yansıtıcı gözlem
Seçtiğiniz ayrıntının davranışını “ne oldu, hangi koşulda oldu?” biçiminde yazın; henüz neden açıklaması eklemeyin.
Çalışma ölçütüYorumdan önce gözlemi ve koşulu ayır.
Soyut kavramsallaştırma
Balans ile Balans yayı arasındaki ilişkiyi dersin mühendislik bağıntısıyla açıklayan kısa bir model kurun.
Çalışma ölçütüGözlemi terim, bağıntı ve neden zinciriyle açıkla.
Aktif deneme
Frekans değişkeninin arttığını varsayın. Sonucun yönünü tahmin edin ve bunu nasıl ölçebileceğinizi yazın.
Çalışma ölçütüBir değişkeni değiştir; yönlü tahmin ve ölçüt üret.
Şimdi ders sonu kontrolüne geçebilir veya yeni anlayışınızla ilk gözleminizi yeniden ele alabilirsiniz.
MÜHENDİSLİK DOSYASI
Kavramsal anlatımdan ölçülebilir modele geçiş.
κ = 8,0×10⁻⁷ N·m/rad ve I = 2,0×10⁻⁸ kg·m² için f ≈ 1,01 Hz. Gerçek mekanizmada eşapman impulsu ve yay geometrisi modele ek düzeltmeler getirir.
Timegrapher ile rate, beat error ve amplitude birlikte; tam kurulu ve 24 saat sonraki durumda, en az beş konumda ölçülür.
Yağ kaybı → genlik düşüşü → eşapman çalışma açılarının değişmesi → konumsal rate dağılımının büyümesi.
Model, değişkenler ve ölçüm koşulları birlikte okunmalıdır. Denklem tek başına servis toleransı veya üretici spesifikasyonu değildir.
DERS SONU KONTROLÜ
Frekans neyi tanımlar?
KAYNAK TEMELİ
Bu ders kaynakların karşılaştırılmasıyla özgün olarak hazırlanmıştır; servis veya üretim talimatı değildir.
